I verden af maskinteknik og roterende maskiner er få komponenter så fundamentale og udbredte som dybe rille kuglelejer . Disse ubesungne bevægelseshelte er integrerede i utallige enheder, fra simple husholdningsapparater til komplekse rumfartssystemer. Kendt feller deres enkelhed, alsidighed og effektivitet, dybe rille kuglelejer er den mest almindelige type rulleleje , en klasse af mekaniske komponenter designet til at reducere friktion og støtte belastninger.

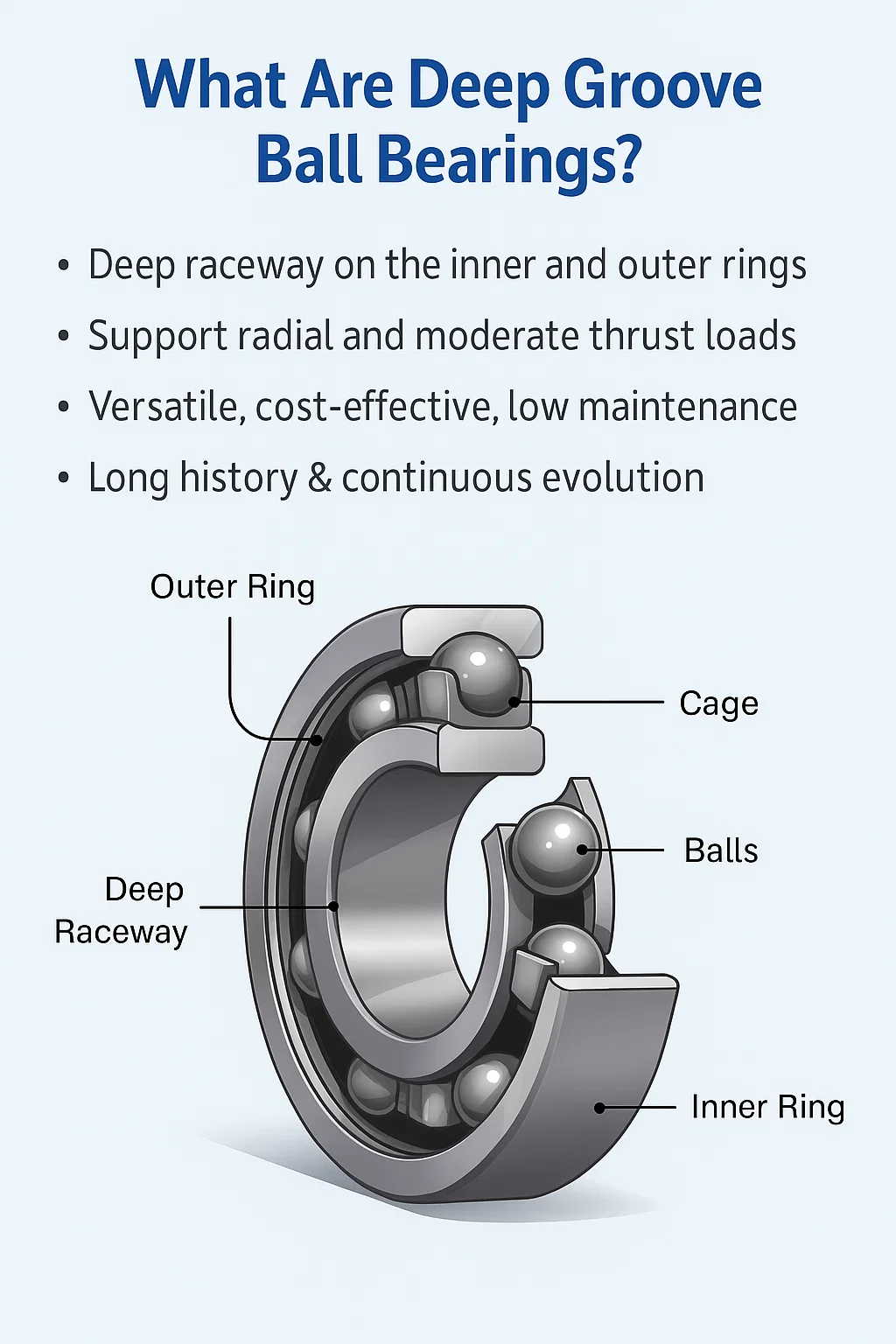

A dybt rille kugleleje er en type leje der har en dyb, uafbrudt løbebane på både de indre og ydre ringe. Denne raceway har en radius lidt større end kuglernes, hvilket tillader leje at håndtere begge dele radial belastning (kraften vinkelret på skaftet) og moderat trykbelastning eller aksial belastning (kraften parallelt med akslen). Kernekomponenterne inkluderer en indre ring, en ydre ring, et sæt præcision kuglelejer , og et bur for at holde boldene korrekt fordelt og styret. Dette design sikrer jævn og effektiv rotation, minimerer friktion og energitab.
Den udbredte brug af dybe rille kuglelejer er et vidnesbyrd om deres exceptionelle egenskaber og fordele.
Alsidighed: Deres unikke raceway-design giver dem mulighed for effektivt at understøtte begge dele radial belastning og en betydelig grad af trykbelastning , hvilket gør dem velegnede til en bred vifte af leje applications .
Højhastighedskapacitet: Med en lav friktionskoefficient er disse lejes er ideelle til højhastighedsdrift.
Omkostningseffektivitet: De er en af de mest fremstillede leje types , hvilket betyder et højt stogardiseringsniveau og lavere omkostninger sammenlignet med ogre specialer lejes .
Lav vedligeholdelse: Mange dybe rille kuglelejer fås i forseglede eller afskærmede versioner, forsmurt for livet, kræver lidt eller ingen leje maintenance .
Stille drift: Deres præcisionsdesign sikrer jævn rotation, hvilket resulterer i lave støj- og vibrationsniveauer.
Konceptet med at bruge rullende elementer til at reducere friktion går århundreder tilbage, med tidlige design skitseret af Leonardo da Vinci. Dog det moderne kugleleje som vi kender, begyndte det at tage form under den industrielle revolution, da behovet for mere effektivt maskineri voksede. Den dybt rille kugleleje design blev banebrydende i slutningen af det 19. og begyndelsen af det 20. århundrede, med nøgleinnovationer med fokus på raceway-geometrien og fremstillingspræcision. Over tid, fremskridt inden for leje materials , smøring , og fremstillingsteknikker har givet mulighed for højere belastningskapaciteter, øgede hastigheder og forlænget levetid, hvilket gør dem til de robuste og pålidelige komponenter, de er i dag. Denne udvikling har styrket deres position som en uundværlig komponent i næsten enhver industri.
Mens alle dybe rille kuglelejer deler et grundlæggende design, de er fremstillet i forskellige konfigurationer for at opfylde de specifikke krav fra forskellige leje applications . Forstå disse distinkte leje types er afgørende for at vælge den rigtige komponent til en bestemt opgave. De vigtigste forskelle ligger i antallet af kuglerækker og den anvendte type tætning eller afskærmning.
Dette er den mest udbredte og genkendelige kugleleje type . Som deres navn antyder, har de en enkelt række af kuglelejer mellem de indre og ydre ringe. Enkelt række lejes er meget alsidige, i stog til at håndtere betydelige radial belastning og på grund af deres dybe raceway-riller, en moderat trykbelastning i begge retninger. Deres robuste og enkle design gør dem velegnede til en bred vifte af anvendelser, fra elektriske motorer og bilkomponenter til elværktøj og husholdningsapparater. Deres lave friktion og højhastighedsegenskaber gør dem til et fremragende valg til de fleste generelle formål leje applications .
For applikationer der kræver større belastningsevne og stivhed end en enkelt række leje kan give, den dobbelte række dybt rille kugleleje er den ideelle løsning. I det væsentlige to enkelt række lejes kombineret til en enkelt enhed, dette type har to parallelle rækker af bolde. Det dobbeltrækkede design øger markant leje's radial og aksial belastningskapacitet. Den bredere støttebase giver også større stabilitet og stivhed, hvilket gør dem særligt effektive i scenarier, hvor et skaft skal holdes solidt på plads. Selvom de er større og mere specialiserede, er de et fremragende valg til tunge maskiner, logbrugsudstyr og industrielle pumper, hvor ydeevne under høj belastning er en prioritet.
Miniature kuglelejer er specialiseret type af dybt rille kugleleje defineret ved deres meget små dimensioner med en ydre diameter på mindre end 30 mm. På trods af deres lille størrelse er de konstrueret til samme højde specifikationer som deres større modstykker. Disse lejes er kritiske komponenter i præcisionsinstrumenter og -udstyr, hvor pladsen er ekstremt begrænset. Fælles applikationer omfatter togboremaskiner, robotter, medicinske instrumenter, computerventilatorer og andre små mekaniske enheder. Deres design prioriterer lav friktion og jævn drift, hvilket gør dem til en vital del af miniature-, højhastigheds- og præcisionssystemer.
Beskyttelsen af de interne komponenter og smøring er altafgørende for levetiden og ydeevnen af evt leje . Dybe rille kuglelejer kommer i tre primære beskyttelseskonfigurationer:
Åbne lejer: Dette grundlæggende type har ingen tætninger eller skjolde. De indvendige komponenter er blotlagte, hvilket er gavnligt for applikationer hvor leje er jævnligt smurt med olie eller fedt fra en ekstern kilde eller kører i et rent miljø. De tilbyder den laveste friktion og er i stand til de højeste hastigheder.
Afskærmede lejer: Benævnt med et "Z" (for ét skjold) eller "ZZ" (for to skjolde), disse lejes har berøringsfri metalskærme presset ind i den ydre ring. Disse skjolde forhindrer store partikler i at trænge ind i leje samtidig med at noget smøremiddel kan slippe ud og giver en lidt højere hastighedsgrænse end forseglede lejer. De er velegnede til miljøer med minimal forurening.
Forseglede lejer: Disse er betegnet med "RS" (for én gummitætning) eller "2RS" (for to gummitætninger). lejes har en fleksibel gummilæbetætning, der kommer i kontakt med den indvendige ring. Dette design giver overlegen beskyttelse mod både faste forurenende staffer og fugt. De er forsmurt med fedt for livet og er et populært valg til leje applications i støvede eller våde omgivelser. Afvejningen er let øget friktion, hvilket resulterer i en lavere hastighedsgrænse sammenlignet med åben eller afskærmet lejes .
Forstå disse forskellige leje types og deres specifikke funktioner er det første skridt i at sikre en vellykket installation og en lang, pålidelig levetid.
Alsidigheden og pålideligheden af dybe rille kuglelejer gør dem til en hjørnesten i stort set alle industrier, der er afhængige af roterende maskiner. Fra tungt industrielt udstyr til dagligdags forbrugerprodukter er disse væsentlige komponenter konstrueret til at fungere i en lang række miljøer. Følgende er nogle af de mest fremtrædende leje applications hvor deres unikke egenskaber udnyttes til optimal ydeevne.
Bilindustrien er storforbruger af dybe rille kuglelejer . De er uundværlige for en jævn og effektiv drift af et køretøjs mange roterende dele. Du kan finde dem i hjulnav, hvor de understøtter køretøjets vægt og sikrer, at hjulet spinder frit med minimal friktion. De er også afgørende inde i transmissioner og generatorer, hvor de håndterer høje hastigheder og det kombinerede radial belastning and trykbelastning genereret under drift. Holdbarheden og lang levetid specifikationer af kuglelejer er afgørende for at sikre køretøjets pålidelighed og sikkerhed over tusinder af miles.
Elektriske motorer, arbejdshestene i både industri og husholdning applikationer , stole meget på dybe rille kuglelejer til at understøtte rotorakslen. Den lejes tillade akslen at rotere ved høje hastigheder med minimalt energitab. Deres lave friktion og støjsvage drift er særligt vigtige i elektriske motorer, da de bidrager til en motors samlede effektivitet og støjreduktion. Uanset om det er en lille ventilatormotor eller en stor industrimotor til fabriksudstyr, ydeevnen af leje påvirker direkte motorens levetid og output.
I pumper og kompressorer, dybe rille kuglelejer er kritiske for at understøtte de roterende aksler, der flytter væsker eller komprimerer gasser. Disse applikationer aften involve high speeds and significant radial belastning fra pumpehjulet eller stemplet. Den lejes skal være robust nok til at modstå disse kræfter, samtidig med at den opretholder præcis justering for at forhindre slitage. Deres pålidelighed under disse krævende forhold sikrer den ensartede og effektive ydeevne af væskehåndteringssystemer i HVAC-enheder, industrielle processer og vandbehandlingsanlæg.
Det moderne liv er ofte drevet af små elektriske motorer, som alle bruger dybe rille kuglelejer . Fra tromlen i en vaskemaskine til de indre mekanismer i en støvsuger, disse lejes muliggør stille og jævn rotation af bevægelige dele. De findes også i elværktøj, såsom boremaskiner, save og slibemaskiner, hvor de skal modstå de stødende kræfter og høje arbejdshastigheder. Den lave vedligeholdelse krav til forseglet kuglelejer gør dem ideelle til forbrugerprodukter, hvor smøring og servicering er typisk ikke en del af brugerens rutine.
I rumfartsindustrien er indsatsen utrolig høj, og pålideligheden af hver komponent er altafgørende. Dybe rille kuglelejer bruges i kritiske applikationer lige fra flyvekontrolsystemer og landingsstel til motortilbehør. Disse lejes er fremstillet ekstremt præcist specifikationer og er ofte lavet af specialiserede materialer til at udføre under ekstreme temperaturer og tryk. Mens principperne for en standard leje anvende, kvaliteten og leje materials brugt i rumfart er skræddersyet til absolut pålidelighed, hvilket viser den enorme tillid, der er til denne grundlæggende komponent.
Ydeevnen og levetiden for en dybt rille kugleleje er grundlæggende bestemt af leje materials brugt i dens konstruktion. Mens det grundlæggende design af en leje forbliver konstant, valget af materiale til ringene, kuglerne og buret er skræddersyet til de specifikke krav fra ansøgning , herunder belastning, hastighed, temperatur og miljøfaktorer.
For langt de fleste leje applications , krom stål er standardmaterialet til de indvendige og ydre ringe, samt den kuglelejer sig selv. Dette materiale, typisk et chromstål med højt kulstofindhold (såsom AISI 52100), tilbyder en enestående balance mellem hårdhed, slidstyrke og udmattelsesstyrke. Den er varmebehandlet for at opnå en Rockwell hårdhed på omkring 60-64 HRC, hvilket gør den utrolig holdbar og i stand til at modstå høje radial belastning and trykbelastning . Pålideligheden og omkostningseffektiviteten af krom stål har gjort det til det foretrukne valg til generelle formål dybe rille kuglelejer i utallige brancher.
Når en leje er påkrævet for at fungere i et ætsende miljø, såsom i fødevareforarbejdning, medicinsk udstyr eller marine applikationer , rustfrit stål er det foretrukne materiale. Rustfrit stål lejer er lavet af højkromlegeringer (som AISI 440C), der giver fremragende modstandsdygtighed over for fugt, kemikalier og rust. Selvom det ikke er så svært som krom stål , hvilket kan resultere i en lidt lavere dynamisk belastningskapacitet, er deres overlegne korrosionsbestandighed en kritisk fordel. Dette gør dem til en væsentlig komponent til applikationer hvor sanitet og modstandsdygtighed over for kemiske rengøringsmidler ikke er til forhandling.
Til højtydende, specialiseret leje applications , keramiske materialer repræsenterer et betydeligt teknologisk spring. Disse lejes har typisk bolde lavet af materialer som siliciumnitrid ( ) eller Zirconia ( ), som ofte er parret med stålringe for at skabe en "hybrid leje ." Fordelene ved keramiske lejer er betydelige: de er væsentligt lettere end stål, ikke-magnetiske og modstandsdygtige over for korrosion. Deres høje stivhed og lavere termiske ekspansion giver mulighed for højere præcision og evnen til at arbejde ved meget højere hastigheder og temperaturer med minimal smøring . Samtidig med at de tilbyder uovertruffen ydeevne, er de høje omkostninger ved keramiske materialer betyder, at de primært bruges i kritiske applikationer såsom rumfart, motorsport og specialiserede højhastighedsmaskiner.
Den leje's buret, også kendt som en holder, tjener den afgørende funktion at adskille boldene og føre dem jævnt rundt i løbebanen. Materialet i buret er valgt ud fra hastighed, temperatur og smørekrav.
Presset stålbure: Den most common type , disse er stemplet af metalplader og er robuste, holdbare og økonomiske. De er velegnede til de fleste generelle formål leje applications .
Maskinbearbejdede messingbure: Bruges til større lejes eller under mere krævende forhold, messingbure er stærkere og mere stabile ved høje temperaturer og hastigheder. De giver bedre ydeevne i applikationer med fattige smøring og er almindelige i industrielle gearkasser og pumper.
Polyamidbure (nylon): Disse bure er støbt af en forstærket polymer og er lette, fleksible og tilbyder fremragende lavfriktionsegenskaber. De er ideelle til høj hastighed, lav støj applikationer og er resistente over for visse kemikalier. De har dog et begrænset temperaturområde og er ikke egnede til ekstremt varme miljøer.
Den careful selection of these leje materials er en vital del af specifikationer proces, der sikrer leje er perfekt tilpasset dens tilsigtede funktion og miljø.
At vælge det rigtige dybt rille kugleleje for en given ansøgning kræver mere end blot at kende dens dimensioner. En grundlæggende forståelse af leje specifications , især belastningskapacitet og hastighedsklassificeringer, er afgørende for at sikre pålidelighed og lang levetid. Disse vurderinger definerer grænserne for en leje's ydeevne og er kritiske faktorer i udvælgelsesprocessen.
Hver leje er designet til at understøtte en bestemt type af force or load. Dybe rille kuglelejer er særligt alsidige, fordi de kan håndtere begge dele radial belastning and aksial belastning .
Radial belastning: Dette er den kraft, der virker vinkelret på akslen. Det er den primære belastning, som de fleste dybe rille kuglelejer er designet til at understøtte, med deres dybe løbebaner, der giver fremragende støtte til disse kræfter.
Aksial belastning (eller trykbelastning): Dette er den kraft, der virker parallelt med akslen. Mens nogle leje types er designet specielt til trykbelastning , den dybe raceway geometri af dybe rille kuglelejer giver dem mulighed for at håndtere moderat aksial belastning i begge retninger. Denne dobbelte funktion gør dem til et ideelt valg til applikationer med kombinerede belastningsforhold.
Producenter giver to vigtige belastningsklassificeringer for lejes , som er afgørende for leje applications :
Statisk belastningsvurdering ( ): Den static load rating represents the maximum load a stationary leje kan modstå uden at forårsage permanent deformation af løbebanerne eller kuglelejer . Overskridelse af denne værdi, selv for et øjeblik, kan føre til fordybninger og reducere betydeligt leje's fremtidig ydeevne og levetid. Denne vurdering er afgørende for applikationer hvor lejes udsættes for store belastninger under hvile, såsom en kran, der understøtter en tung vægt før løft.
Dynamisk belastningsvurdering ( ): Den dynamic load rating is the most critical factor for lejes der opererer under rotation. Det er defineret som konstanten radial belastning at en gruppe af identiske lejes kan holde til en million omdrejninger, før 90 % af dem viser de første tegn på materialetræthed. Denne vurdering bruges i leje livsberegningsformel, , hvor er det nominelle liv i millioner af omdrejninger, er den dynamiske belastningsværdi, og er den tilsvarende dynamiske belastning. Dette forhold fremhæver et afgørende princip om leje maintenance : en lille reduktion i driftsbelastning kan føre til en dramatisk længere leje liv.
A leje's hastighedsværdi, typisk udtrykt i omdrejninger pr. minut (RPM), angiver den maksimale hastighed, hvormed den sikkert kan arbejde uden at generere overdreven varme, der kan føre til for tidlig leje failure . Hastighedsgrænsen er ikke en fast værdi, men påvirkes af flere faktorer:
Smøring: Den type og metode til smøring (fedt vs. olie) har en væsentlig indflydelse på hastighedskapaciteten. Olie smøring giver generelt mulighed for højere hastigheder end fedt.
Leje design: Som tidligere diskuteret, leje types med mindre friktion, såsom åben eller afskærmet lejes , kan håndtere højere hastigheder end deres forseglede modstykker (2RS) på grund af det reducerede modstand fra kontakttætningerne.
Belastning og temperatur: Tyngre belastninger og højere driftstemperaturer genererer mere varme, hvilket kan nødvendiggøre en lavere driftshastighed for at forhindre termisk skade på leje og dets smøremiddel.
Ved nøje at overveje disse specifikationer , kan ingeniører vælge en dybt rille kugleleje som ikke kun passer til de fysiske begrænsninger af et design, men også opfylder de krævende ydeevnekrav for en lang og pålidelig levetid.
Den performance and service life of a dybt rille kugleleje er stærkt afhængige af korrekt installation og håndtering. Selv en høj kvalitet leje kan lide for tidligt leje failure hvis den ikke er monteret korrekt. Følger bedste praksis under installation er lige så vigtigt som at vælge det rigtige type and specifikationer for din ansøgning .
Den fundamental rule of leje installation er kun at påføre kraft på den ring, der presses sammen. Påføring af kraft på den forkerte ring kan overføre belastningen gennem kuglelejer , hvilket forårsager skade på løbebanerne og en betydelig reduktion i leje’s liv. Der er tre primære metoder til montering:
Mekanisk montering: Til små til mellemstore lejes , dette er den mest almindelige metode. Det involverer brug af en monteringsmuffe og en hammer eller en mekanisk presse. Muffen fordeler kraften jævnt rundt om ringen. Hvis leje er ved at blive monteret på en aksel, skal kraften påføres den indvendige ring. Hvis den monteres i en husboring, skal kraften påføres den ydre ring.
Hydraulisk montering: Til større lejes , en hydraulisk presse giver en kontrolleret og jævn kraft, hvilket minimerer risikoen for skader. Trykket kan reguleres præcist, hvilket sikrer leje sidder korrekt uden at overbelaste komponenterne.
Denrmal Mounting (Heating): Dette er den sikreste og mest anbefalede metode til leje installation . Ved at opvarme leje (typisk til en temperatur på 80-100°C), udvider den indre ring sig, så den let kan glide ind på skaftet. Denne metode eliminerer behovet for enhver kraftig påvirkning, hvilket beskytter leje fra skader. Der anvendes specialiserede induktionsvarmer eller kontrollerede oliebade for at sikre ensartet og sikker opvarmning.
At have de rigtige værktøjer er afgørende for en smidig og vellykket installation . Nøgleværktøjer omfatter:
Lejeaftrækkere: Anvendes til sikker og ikke-destruktiv fjernelse af gammelt lejes .
Monteringsværktøjssæt: Dense kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different leje størrelser.
Induktionsvarmere eller varmeplader: Til det termiske installation metode giver disse værktøjer en sikker og kontrolleret måde at opvarme leje jævnt.
Præcisionsmåleværktøj: Mikrometre og calipre bruges til at kontrollere dimensionerne af akslen og huset for at sikre den korrekte pasform og frigang.
Skødesløshed under installation er en førende årsag til for tidligt leje failure . Vær opmærksom på disse almindelige fejl:
Forkert kraftanvendelse: Den most frequent error is applying impact force to the outer ring when fitting a leje til en aksel eller omvendt. Dette kan føre til Brinelling (indrykninger på løbebanen), som drastisk forkorter leje’s levetid og kan føre til øjeblikkelig leje failure .
Forurening: Snavs, støv og andre forurenende stoffer er en leje’s værste fjende. Selv mikroskopiske partikler kan forårsage slid og beskadigelse. Arbejd altid i et rent miljø og brug rent værktøj.
Overophedning: Opvarmning a leje over den anbefalede temperatur kan permanent ændre stålets hårdhed, hvilket fører til tab af styrke og potentiale leje failure .
Brug af en forkert pasform: An installation med for stram pasform på akslen eller i huset kan reducere leje’s intern frigang, hvilket forårsager overdreven forspænding og varme. Omvendt kan en løs pasform føre til skaftkrybning og gnavkorrosion. Tjek altid specifikationer og tolerancer.
Forkert smøring: Mens smøring er sit eget emne, bruger det forkerte type eller mængden af smøremiddel under installation kan være en kritisk fejl. Følg altid producentens anbefalinger.
Ordentlig installation er et kritisk skridt i leje maintenance livscyklus. At tage sig tid til at bruge de korrekte værktøjer og teknikker vil sikre din dybe rille kuglelejer yde deres fulde potentiale og give en lang, pålidelig levetid.
Efter ordentlig installation , effektiv smøring er den vigtigste enkeltfaktor for en langsigtet sundhed og ydeevne dybt rille kugleleje . Faktisk en betydelig procentdel af alle leje failure kan direkte henføres til upassende smøring , om det skyldes forkert type af lubricant, insufficient quantity, or contamination. Vedligeholdelse af lejer er ufuldstændig uden et fast stof smøring plan.
Smøring udfører flere kritiske funktioner, der sikrer en leje fungerer effektivt og pålideligt:
Reducerer friktion: Den primary role of smøring er at danne en tynd film mellem de rullende elementer (kuglerne) og løbebanerne. Denne film forhindrer direkte metal-på-metal-kontakt, hvilket drastisk reducerer friktion, varmeudvikling og slid.
Beskytter mod slid: Ved at skabe en barriere, smøring forhindrer overfladetræthed og slibende slid forårsaget af små partikler. Det beskytter også leje overflader fra korrosion.
Afleder varme: Som en leje fungerer, genererer den varme. Smøremidlet hjælper med at transportere denne varme væk fra de kritiske overflader og forhindrer termisk skade på leje og forlænge dens levetid.
Tætninger mod forurenende stoffer: Ud over seglerne eller skjoldene på leje selve smøremidlet (især fedt) fungerer som en sekundær barriere, der forhindrer indtrængning af støv, snavs og fugt, som ellers kunne forårsage betydelig skade.
Den choice between grease and oil as a lubricant depends heavily on the leje's driftsforhold, specifikationer , og ansøgning .
Fedt: Fedt er det mest almindelige smøremiddel til dybe rille kuglelejer . Det er et halvfast stof fremstillet ved at kombinere en basisolie med et fortykningsmiddel. Dens vigtigste fordele er, at den forbliver på plads, giver fremragende tætningsegenskaber og kræver sjældnere efter- smøring . Dette gør det til et ideelt valg til lejes der er forseglet for livstid (2RS, ZZ). Kværning af fedtet ved meget høje hastigheder kan dog generere varme og anbefales generelt ikke til ekstremt høje omdrejninger pr. applikationer .
Olie: Olie smøring bruges typisk ved høj hastighed, høj temperatur eller høj belastning applikationer hvor a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred type for systemer med en centraliseret smøring system, hvor olie løbende kan tilføres og filtreres. Den største ulempe er behovet for mere komplekse tætningsarrangementer for at forhindre lækage.
Det er en almindelig misforståelse lejes er vedligeholdelsesfri. Mens forseglet lejes er designet til en bestemt levetid, de fleste andre leje types kræve periodisk gen- smøring for at efterfylde smøremidlet og fjerne gammelt, forurenet fedt. Det er afgørende at bestemme det korrekte interval og afhænger af:
Driftsbetingelser: A leje arbejder ved høje hastigheder, høje temperaturer eller under tung radial belastning vil kræve hyppigere gen- smøring end en i en lav hastighed, lav belastning ansøgning .
Miljø: Et fjendtligt miljø med fugt, støv eller snavs vil nødvendiggøre hyppigere leje maintenance at skylle forurenende stoffer ud.
Fabrikantens anbefalinger: Rådfør dig altid med leje producentens tekniske vejledninger til specifikke smøring intervaller baseret på leje type and specifikationer .
Det er lige så vigtigt at undgå oversmøring. At fylde en leje hulrum med for meget fedt kan forårsage en opbygning af tryk, hvilket fører til tætningsskader og øget varmeudvikling fra kærning, hvilket i sidste ende kan føre til en for tidlig leje failure . Den korrekte mængde fylder typisk 30-50% af den ledige plads inde i leje bolig.
En proaktiv leje maintenance programmet er nøglen til at forhindre uventet nedetid og forlænge dit udstyrs levetid. Mens dybe rille kuglelejer er robuste, de er ikke immune over for slid. Regelmæssig inspektion og en solid forståelse af fælles leje failure tilstande kan hjælpe dig med at identificere og løse problemer, før de fører til dyre reparationer.
Rutineinspektioner er den første forsvarslinje mod leje failure . Visuelle og hørbare kontroller kan ofte afsløre et problem tidligt.
Visuel inspektion: Se efter tegn på skader på leje eller omgivende komponenter. Tjek for lækket eller misfarvet fedt, som kan indikere overophedning. Tilstedeværelsen af ,,rust eller korrosion på akslen eller huset er et tydeligt tegn på fugtindtrængning.
Hørbar og haptisk inspektion: En sund leje skal fungere gnidningsløst og stille. Et trænet øre kan registrere usædvanlige lyde som slibning, klik eller raslen, som ofte signalerer intern skade eller forurening. Et mekanisk stetoskop kan hjælpe med at lokalisere kilden til støjen. På samme måde kan en høj temperatur (sammenlignet med den normale driftstemperatur) være et rødt flag for problemer med smøring eller overbelastning. Vibrationsanalyseværktøjer kan også give en mere præcis diagnose ved at identificere specifikke fejlfrekvenser.
For åben dybe rille kuglelejer der ikke er forseglet, periodisk rengøring og gen- smøring er en del af rutinen leje maintenance .
Rengøring: Den leje skal forsigtigt fjernes fra den ansøgning og rengøres med et ikke-brændbart rengøringsmiddel som mineralsk terpentin eller petroleum. Den leje skal gennemblødes og rystes for at fjerne gammelt, forurenet fedt. Spin aldrig en leje med trykluft, da dette kan få den til at rotere ved ekstreme hastigheder og beskadige løbebanerne eller kuglelejer .
Tørring og gensmøring: Efter rengøring leje skal tørres fuldstændigt for at forhindre korrosion. Når den er tør, skal den straks smøres igen med den korrekte mængde og type af grease as specified by the manufacturer. It is important to remember that sealed or shielded lejes (ZZ eller 2RS) er typisk "smurt for livet" og er ikke designet til at blive åbnet, renset eller gensmurt.
Forstå årsagen til en leje failure er det mest afgørende skridt ind fejlfinding .
Træthed: Den most common form of leje failure er materialetræthed, som viser sig som afskalning eller afskalning på løbebanerne. Dette er et tegn på, at leje har nået slutningen af sin beregnede levetid, et resultat af de millioner af stresscyklusser, den har udstået.
Forurening: Slibende partikler som snavs, støv og metalspåner er ansvarlige for en stor procentdel af præmature leje failure . De forårsager bittesmå fordybninger på løbebanerne og kuglelejer , hvilket fører til hurtigt slid og en "slibende" støj.
Forkert smøring: Både over- og under- smøring kan forårsage en leje at fejle. Mangel på smøremiddel fører til metal-på-metal-kontakt og overdreven slid, mens for meget fedt kan forårsage varmeopbygning og tætningsskader.
Korrosion: Rust og korrosion på leje overflader er typisk forårsaget af vand eller ætsende kemikalier. Dette kan føre til pitting, som forstyrrer den glatte løbebaneoverflade og fremskynder slid.
Forkert installation: Som nævnt tidligere, at anvende kraft forkert under installation kan forårsage skade, såsom Brinelling, hvilket fører til for tidlig leje failure og støj.
Her er en hurtig guide til fejlfinding fælles leje problemer:
Ved at indarbejde disse leje maintenance praksis, kan du forlænge levetiden på din dybe rille kuglelejer og forhindre uventede mekaniske nedbrud.
Valg af passende dybt rille kugleleje til et nyt design eller udskiftning ansøgning er et kritisk skridt, der syntetiserer al den viden, der er dækket indtil nu. Det korrekte valg sikrer optimal ydeevne, pålidelighed og lang levetid. Uoverensstemmende specifikationer , på den anden side kan føre til for tidligt leje failure og dyr nedetid. Her er de vigtigste faktorer at overveje i udvælgelsesprocessen.
Den demands of the leje application skal analyseres omhyggeligt for at matche dem til leje's kapaciteter.
Indlæs: Den most fundamental consideration is the force the leje bliver nødt til at støtte. Du skal bestemme både radial belastning og den trykbelastning at leje vil blive udsat for. Den dynamiske belastningsværdi ( ) af de valgte leje skal være tilstrækkelig til at give den nødvendige levetid under den beregnede ækvivalente dynamiske belastning. På samme måde kan den statiske belastningsværdi ( ) må ikke overskrides, især i applikationer hvor a high load is applied while the leje er stationær. Det er her en detaljeret forståelse af leje livsformel ( ) bliver uvurderlig.
Hastighed: Den maximum operating speed of the shaft must be well within the leje's RPM grænse. Høje hastigheder kræver lejes med lav friktion, såsom åben eller afskærmet lejes , og often necessitate a different type af smøring olie, som kan aflede varme mere effektivt end fedt. A leje tvunget til at køre over sin hastighedsgrænse vil hurtigt overophedes, hvilket fører til nedbrydning af smøremiddel og hurtigt leje failure .
Temperatur: Den operating temperature of the ansøgning er afgørende for at vælge det rigtige leje materials og smøremiddel. Høje temperaturer kan nedbryde fedt og olie, og hvis de er ekstreme nok, kan de permanent ændre hårdheden og styrken af stålringene og kuglerne. Til høj temperatur applikationer , specialiserede smøremidler og leje types med højtemperaturbure (som messing) el keramiske materialer kan være nødvendigt.
Når præstationskravene er opfyldt, vil de fysiske specifikationer skal tages op.
Størrelse: Den standard dimensions of a dybt rille kugleleje er dens boring (indre diameter), ydre diameter og bredde. Disse dimensioner skal være nøjagtigt tilpasset til aksel- og husboringen for at sikre en korrekt pasform. En stram pasform kan skabe en forspænding, der reducerer den indvendige spillerum, mens en løs pasform kan føre til akselkrybning og gnavkorrosion.
Intern godkendelse: Dette er den lille mængde spil eller "løshed" mellem den indre ring, boldene og den ydre ring. Det er en kritisk specifikation der påvirker leje's ydeevne og liv. Standardafstanden, betegnet som C0, er velegnet til de fleste generelle leje applications . For specifikke forhold kan der dog være behov for en anden godkendelse: a leje med en C3 frigang har større indre spil, hvilket er gavnligt for applikationer med høje hastigheder eller temperaturer, hvor termisk udvidelse er en faktor. Omvendt er en C2 frigang snævrere og kan bruges til applikationer kræver større rotationsnøjagtighed.
Den precision of a dybt rille kugleleje er defineret af dens tolerancegrad, som er standardiseret internationalt.
ABEC karakterer: I USA etablerer ringlejeingeniørkomitéen (ABEC) kvaliteter, der definerer dimensionsnøjagtigheden og rotationstolerancen af lejes . Karaktererne går fra 1 (den laveste præcision) til 9 (den højeste præcision).
Ansøgningsspecifikke behov: En standard ABEC 1 leje er velegnet til de fleste generelle industrier leje applications , såsom elektriske motorer eller pumper. Dog for applikationer der kræver ekstremt lav støj og høj rotationsnøjagtighed, såsom maskinværktøjsspindler eller præcisionsinstrumenter, anvendes højere kvaliteter som ABEC 3 eller 5. Det er vigtigt at bemærke, at højere nøjagtighed koster betydeligt højere, så det bør kun angives, når ansøgning kræver det virkelig.
Den world of lejes er langt fra statisk. I takt med at industrier udvikler sig og efterspørger større effektivitet, bæredygtighed og intelligente systemer vokser, vokser teknologien bag dybe rille kuglelejer . Fremtiden for lejes er formet af tre nøgletrends: fremskridt inden for leje materials , integration af smart teknologi og et fornyet fokus på bæredygtige løsninger.
Den quest for higher performance has led to the development of new and improved leje materials . Mens krom stål forbliver industristandarden, forskning er fokuseret på at skabe legeringer med forbedret træthedsstyrke og slidstyrke for at imødekomme kravene til højere hastigheder og belastninger, især i elektriske køretøjer (EV'er). Endvidere er brugen af keramiske materialer ligesom siliciumnitrid bliver mere udbredt, især i højhastigheds applikationer som elbiler og turboladere. Disse materialer er lettere, mere stive og kan fungere ved højere temperaturer med mindre smøring , hvilket giver en betydelig ydeevnefordel. Forskere undersøger også brugen af avancerede belægninger, såsom Diamond-Like Carbon (DLC), for at forbedre holdbarheden og reducere friktionen af standardstål lejes .
En af de mest spændende trends er integrationen af sensorer og elektronik direkte i lejes , hvilket giver anledning til "smart lejes ." Disse lejes er ikke kun passive mekaniske komponenter; de er aktive dataindsamlingsenheder. Indlejrede sensorer kan overvåge afgørende driftsparametre i realtid, herunder temperatur, vibrationer og radial belastning . Disse realtidsdata giver mulighed for et skift fra traditionelle, tidsbaserede leje maintenance til en meget mere effektiv og omkostningseffektiv forudsigelse vedligeholdelse model. Ved at opdage uregelmæssigheder og tidlige tegn på slid, smart lejes kan advare operatører om potentielle problemer før en katastrofe leje failure opstår, hvilket maksimerer udstyrets oppetid og minimerer reparationsomkostningerne. Denne teknologi er en hjørnesten i Industry 4.0, der gør det muligt for maskiner at blive selvbevidste og forbundet til Internet of Things (IoT).
Da industrier verden over forpligter sig til at reducere deres miljømæssige fodaftryk, leje industrien bevæger sig også mod mere bæredygtig praksis. Producenter udvikler sig lejes med en reduceret miljøpåvirkning gennem hele deres livscyklus. Dette omfatter brug af genbrugsstål og udvikling af nye fremstillingsprocesser, der er mere energieffektive. Desuden er der et skub for at udvikle miljøvenlige smøremidler, der er biologisk nedbrydelige og har en lavere toksicitetsprofil. Ny leje types er ved at blive designet til at reducere friktion og energiforbrug, hvilket direkte bidrager til større effektivitet i leje applications de tjener lige fra vindmøller til elbiler. Konceptet med en cirkulær økonomi vinder også indpas, hvor nogle producenter tilbyder re- smøring og renoveringstjenester for at forlænge levetiden af lejes og minimere spild.
Den convergence of material science, digital technology, and sustainability will continue to drive the evolution of dybe rille kuglelejer , hvilket sikrer, at de forbliver i hjertet af mekanisk innovation i de kommende årtier.
